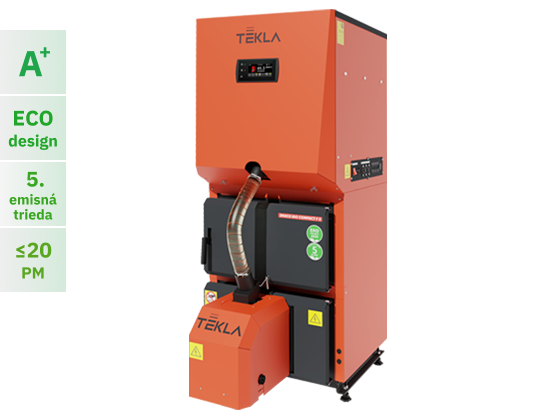

DRACO BIO COMPACT FII automatický peletový kotol

Kotol DRACO BIO COMPACT FII - Automatický, rozmerovo najkompaktnejší kotol na pelety s palivovou nádržou umiestnenou v hornej časti kotla
Výkon:
Výkon
12, 18, 23 kW
Materiál
Oceľ výmenníka 6 mm
Horák
Horák na pelety FIREBLAST II s automatickým čistením
Palivo
Pelety
Ovládač
ESTYMA IGNEO TOUCH
Celý popis

DRACO BIO COMPACT FII automatický peletový kotol

Draco Bio Compact F II je automatický kotol na spaľovanie biomasy vo forme peliet  s priemerom 6 - 8 mm, triedy A, A1 a B.

Palivová nádrž umiestnená v hornej časti kotla umožňuje minimalizovať jeho vonkajšie rozmery, čo značne uľahčuje montáž aj v malých kotolniach. Malá výška kotla umožňuje bezproblémové dopĺňanie paliva pre užívateľa. Aby sa zvýšila kapacita zásobníka, je do každého kotla dodávaná tzv. nadstavba, vďaka čomu sa zvyšuje kapacita zásobníka o 90l.

Použitý horák Fireblast II s pohyblivým roštom a pokročilým regulátorom ESTYMA IGNEO TOUCH s farebnou dotykovou obrazovkou poskytuje vysoký komfort používania kotla, a znižuje potrebu obsluhy na nevyhnutné minimum.

Vybavenie kotla:

  • set keramických katalyzátorov
  • regulátor ESTYMA IGNEO TOUCH
  • horák na pelety FIREBLAST II s automatickým čistením
  • príslušenstvo na čistenie kotla
  • nožičky na nastavenie rovnováhy kotla
  • nadstavba pre zväčšenie objemu zásobníka paliva
  • vonkajšie čidlo

Doplnkové príslušenstvo:

  • Ovládacie balíčky- káblové aj bezkáblové s možnosťou ovládania cez internet, mob. aplikáciu (viď cenník na stiahnutie)
  • Ovládacie balíčky- káblové aj bezkáblové bez možnosti ovládania cez internet (viď cenník na stiahnutie)
  • Teplomer spalín
  • Estima - snímač paliva v zásobníku
  • VIDE ROOM
  • VIDE NET
  • SMARTFLOW - regulátor ťahu komína
  • Lambda sonda
  • Snímaš tlaku v inštalácií
  • Rozširovací modul
  • teplomer spalín
  • štvorcestný zmiešavací ventil
  • servopohon zmiešavacieho ventilu
  • dvojčinný termostatický chladiaci ventil DBV-1

Výhody kotla:

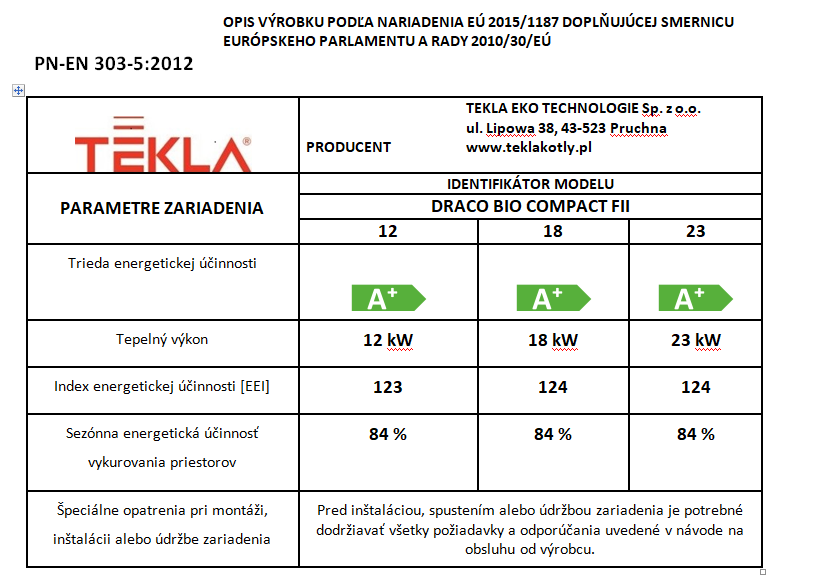

  • 5 trieda z hľadiska účinnosti a emisií zhodne s normou PN-EN 303-5:2012 a tiež ekodizajn
  • 5-ročná záruka na tesnosť kotlového výmenníka
  • možnosť zmeny strán otvárania dvierok
  • kryt kotla a nádrž lakovaná práškovou farbou
  • možnosť rozšírenia zásobníka paliva, nainštalovaním nadstavby zásobníka
  • jednoduchá a rýchla obsluha i údržba
  • možnosť pripojenia izbového termostatu VIDE Room (za doplatok)
  • úplne automatická prevádzka kotla ( automatické rozhorenie a čistenie horáka)
  • ovládanie 2 vykurovacích okruhov (2 nezávislé vonkajšie čidlá) a okruh TÚV
  • možnosť regulácie teploty spiatočky ovládaním pohonu na štvorcestnom ventile
  • možnosť pripojenia priestorového termostatu
  • učiaci sa algoritmus EILC
  • modulácia výkonu FL3
  • automatická konfigurácia čidiel a funkcií
  • komplexné štatistiky

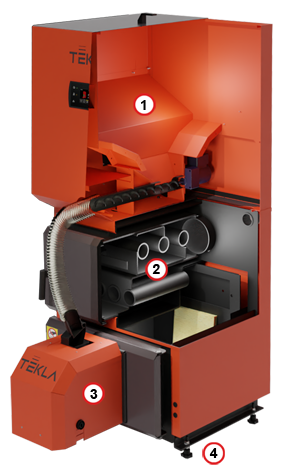

Prierez kotlom DRACO BIO COMPACT F II TEKLA


1. Zásobník paliva umiestnený nad výmenníkom
2. Trubkový výmenník tepla
3. Automatický horák na pelety FIREBLAST II s pohyblivým roštom
4. Nožičky na nastavenie rovnováhy kotla


Doplňujúce informácie

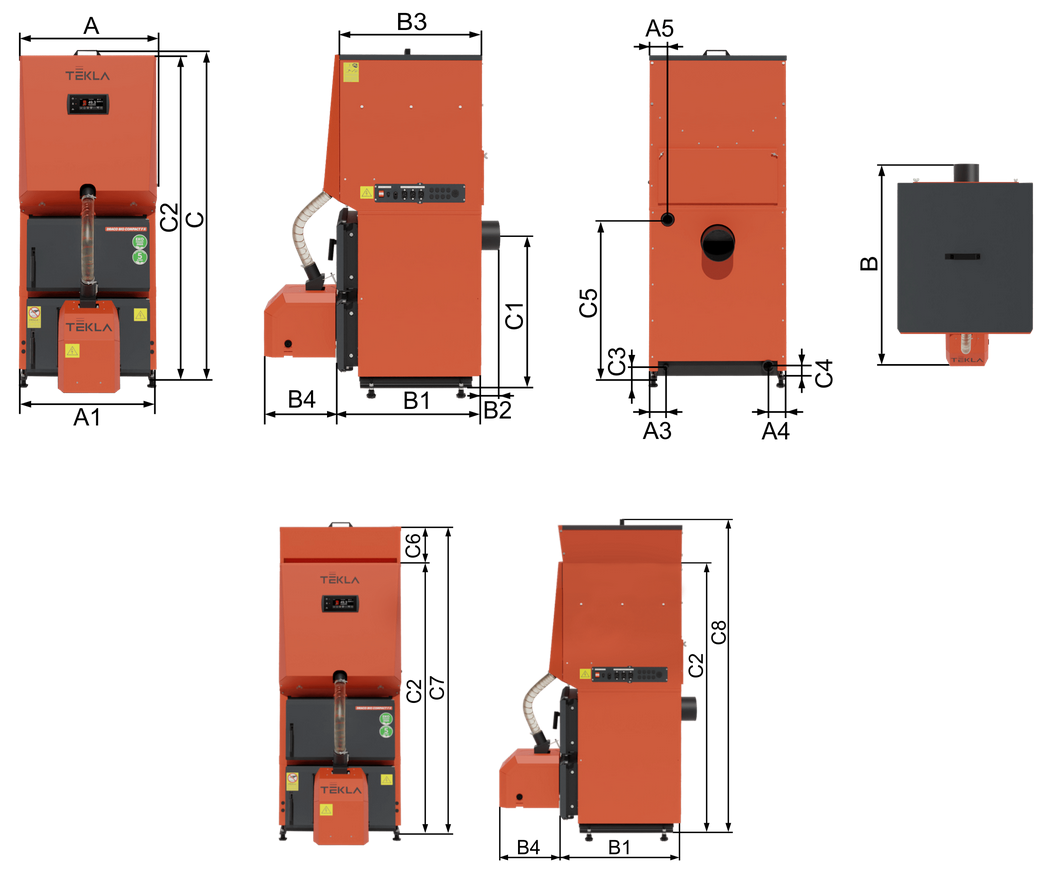

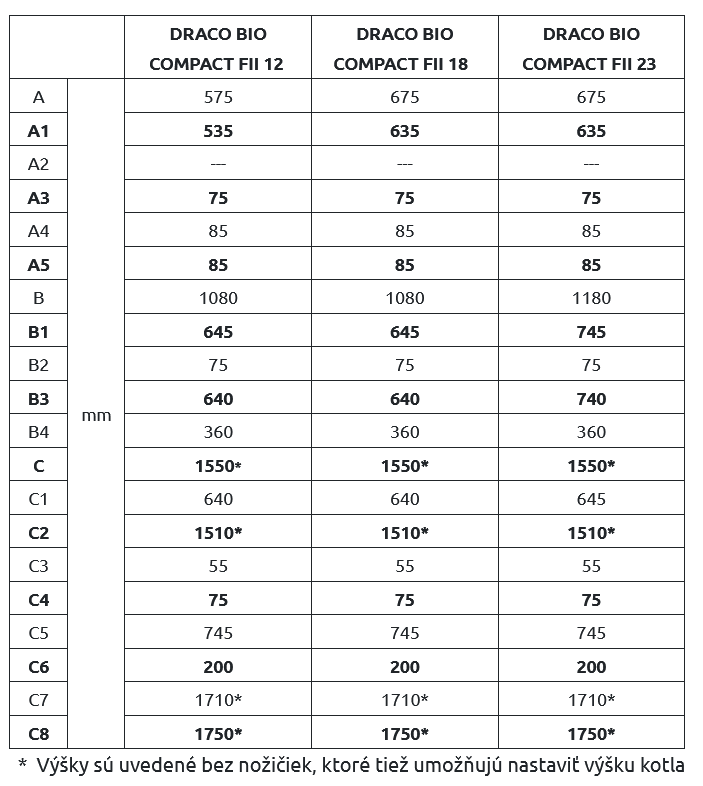

Rozmery kotla DRACO BIO COMPACT F2 TEKLARozmery kotla na pelety TEKLA DRACO BIO COMPACT F2

Doplňujúce informácie

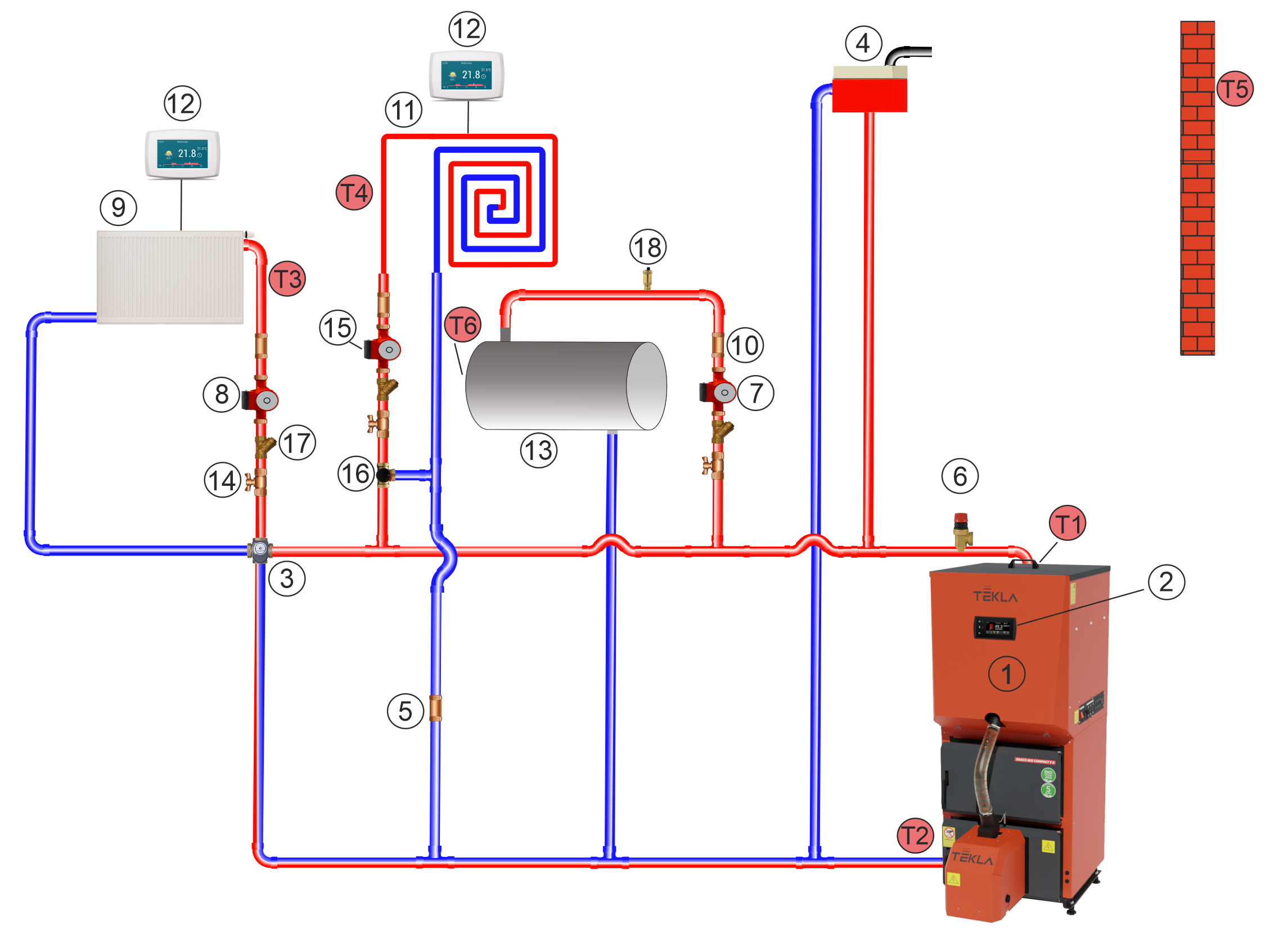

1 - Kotol, 2 - Regulátor kotla, 3 - Štvorcestný zmiešavací ventil s pohonom, 4 - Expanzná nádoba otvorená, 5 - Spätný ventil, 6 - Poistný ventil 1,5 bar, 7 - Čerpadlo TÚV, 8 - Čerpadlo ÚK 1.,
9 - Ústredné kúrenie 1, 10 - Spätná klapka, 11 - Ústredné kúrenie 2, 12 - Izbový snímač, 13 - Zásobník teplej vody, 14 - Guľový ventil, 15 - Čerpadlo ÚK 2, 16 - Trojcestný zmiešavací ventil s pohonom, 18 - Filter, 19 - Automatický odvzdušňovací ventil, T1 - Snímač teploty kotla, T2 - Snímač teploty spiatočky, T3 - Snímač teploty ÚK 1, T4 - Snímač teploty ústredného kúrenia 2, T5 - Externý snímač teploty,
T6 - Snímač teploty TÚV.

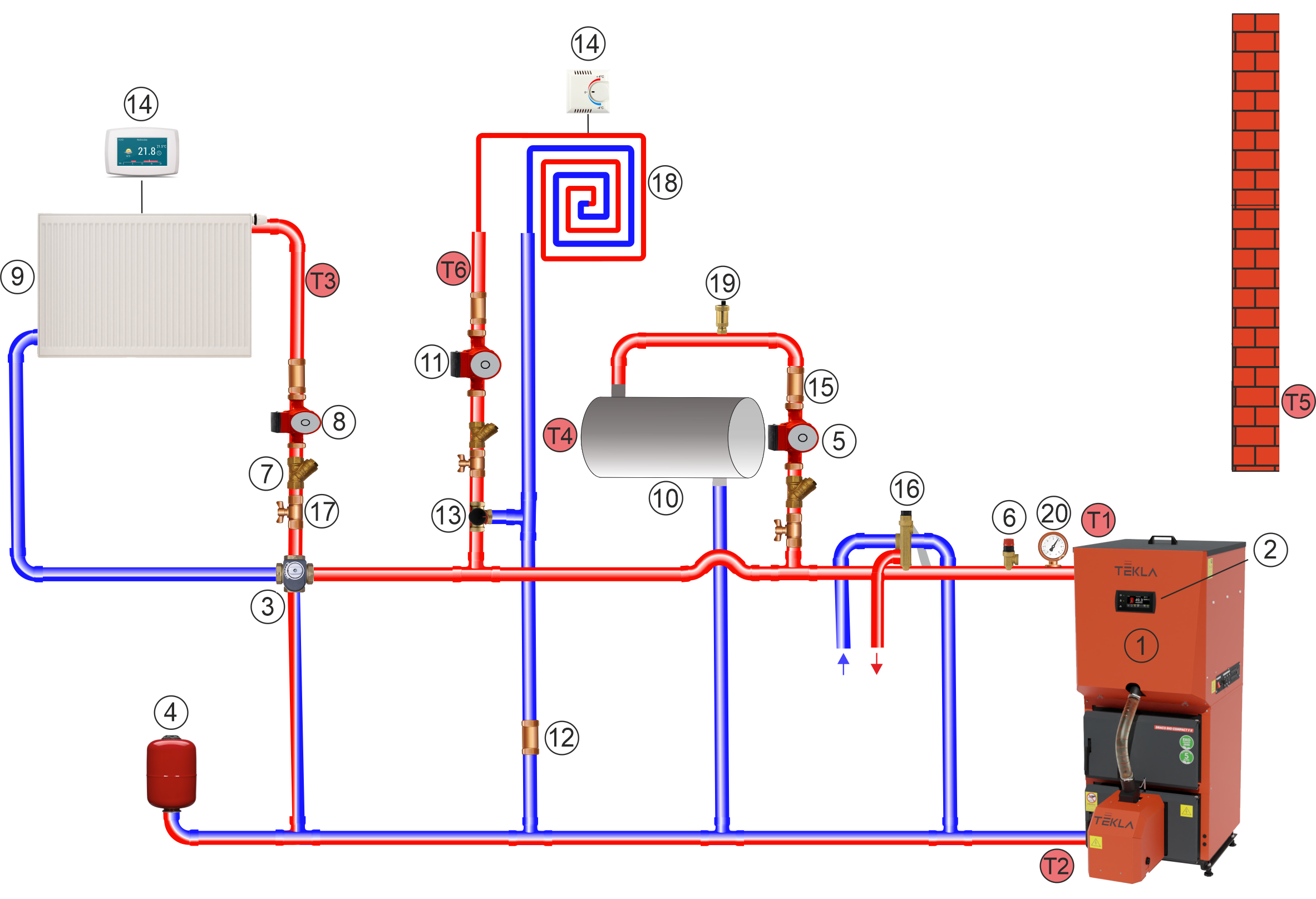

1 - Kotol, 2 - Regulátor kotla, 3 - Štvorcestný zmiešavací ventil s pohonom, 4 - Uzavretá expanzná nádoba, 5 - Čerpadlo TÚV, 6 - Poistný ventil 1,5 bar, 7 - Filter, 8 - Čerpadlo ÚK 1,
9 - Ústredné kúrenie 1, 10 - Zásobník teplej vody, 11 - Čerpadlo ústredného kúrenia 2, 12 - Spätný ventil, 13 - Trojcestný zmiešavací ventil s pohonom, 14 - Izbový snímač, 15 - Spätný ventil, 16 - Ventil DBV-1, 17 - Ventil,
18 - Ústredné kúrenie 2, 19 - Automatický odvzdušňovač, 20 - Tlakomer, T1 - Snímač teploty kotla, T2 - Snímač teploty spiatočky, T3 - Snímač teploty ÚK 1, T4 - snímač teploty TÚV, T5 - snímač vonkajšej teploty,
T6 - Snímač teploty ústredného kúrenia 2.

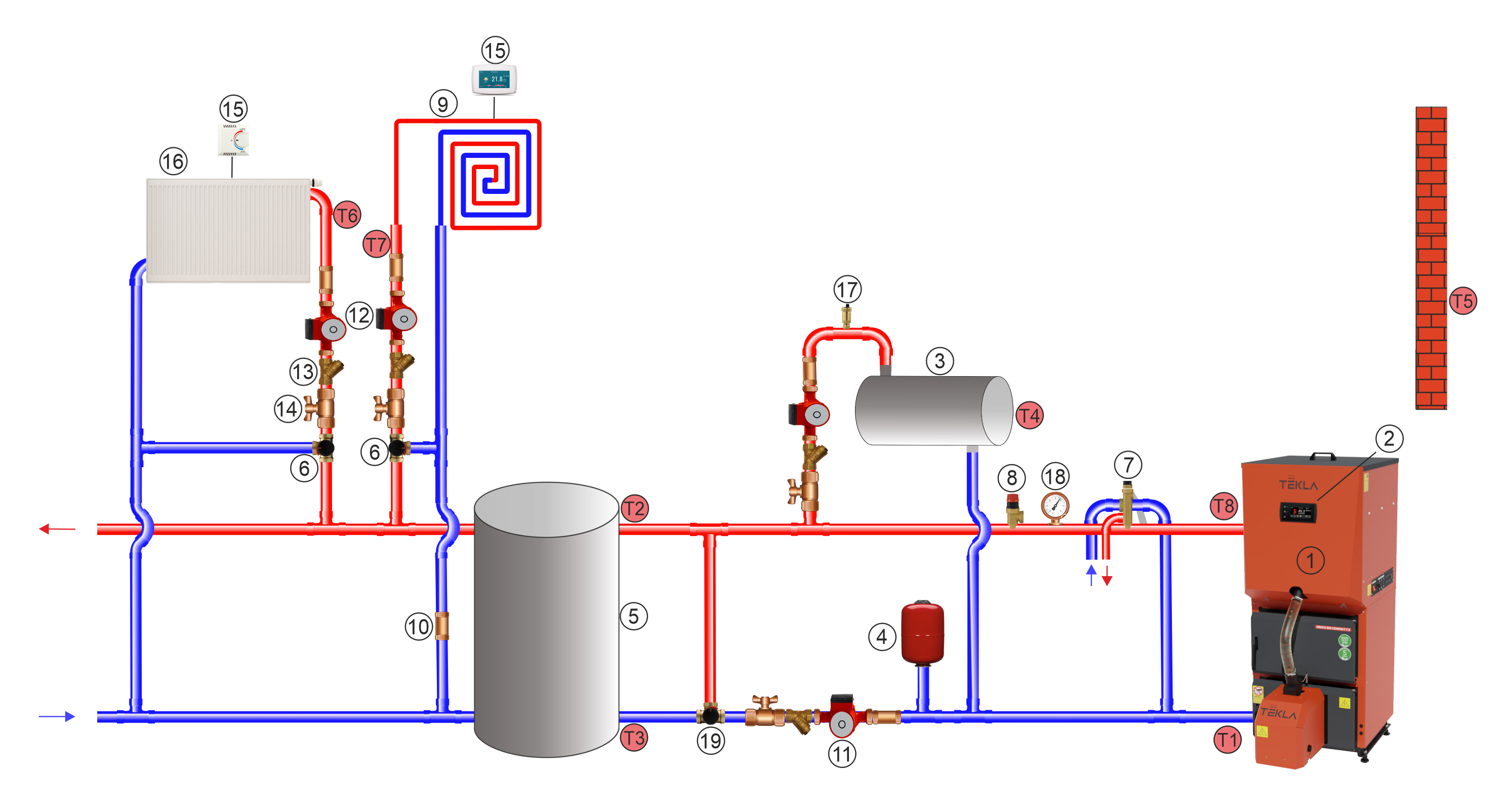

1 - Kotol, 2 - Regulátor kotla, 3 - Zásobník teplej úžitkovej vody, 4 - Uzavretá expanzná nádoba, 5 - Vyrovnávací zásobník, 6 - Trojcestný zmiešavací ventil s pohonom, 7 - Ventil DBV, 8 - Poistný ventil 1,5 bar, 9 - Ústredné kúrenie 2,
10 - Spätný ventil, 11 - Plniace čerpadlo, 12 - Čerpadlo ÚK, 13 - Filter, 14 - Ventil, 15 - Izbový snímač, 16 - Ústredné kúrenie 1, 17 - Automatický odvzdušňovací ventil, 18 - Tlakomer, 19 - Termostat alebo pohon len ventil z Touch + mini modul, T1 - Snímač teploty spiatočky, T2 - Snímač teploty zásobníka (hore) T3 - Snímač teploty zásobníka (dole) T4 - Snímač teploty TÚV, T5 - Vonkajšia teplota pri 1,
T7 - Snímač teploty ústredného kúrenia 2, T8 - Snímač teploty kotla.

1 - kotol, 2 - regulátor kotla, 3 - zásobník teplej úžitkovej vody, 4 - uzavretá expanzná nádoba, 5 - hydraulická spojka, 6 - trojcestný zmiešavací ventil s pohonom, 7 - ventil DBV, poistný ventil 8 - 1,5 bar,
9 - Ústredné kúrenie 2, 10 - Spätný ventil, 11 - Plniace čerpadlo, 12 - Čerpadlo ÚK, 13 - Filter, 14 - Ventil, 15 - Izbový snímač, 16 - ÚK 1, 17 - manometer, 18 - automatický odvzdušňovací ventil,
T1 - Snímač teploty spiatočky, T2 - Snímač teploty TÚV T3 - Snímač vonkajšej teploty, T4 - Snímač teploty ÚK 1, T5 - Snímač teploty ústredného kúrenia 2, T6 - Snímač teploty kotla

1 - kotol, 2 - regulátor kotla, 3 - zásobník teplej úžitkovej vody, 4 - uzavretá expanzná nádoba, 5 - hydraulická spojka, 6 - trojcestný zmiešavací ventil s pohonom, 7 - ventil DBV, poistný ventil 8 - 1,5 bar,
9 - Ústredné kúrenie 2, 10 - Spätný ventil, 11 - Plniace čerpadlo, 12 - Čerpadlo ÚK, 13 - Filter, 14 - Ventil, 15 - Izbový snímač, 16 - ÚK 1, 17 - manometer, 18 - automatický odvzdušňovací ventil,
T1 - Snímač teploty spiatočky, T2 - Snímač teploty TÚV T3 - Snímač vonkajšej teploty, T4 - Snímač teploty ÚK 1, T5 - Snímač teploty ústredného kúrenia 2, T6 - Snímač teploty kotla.
